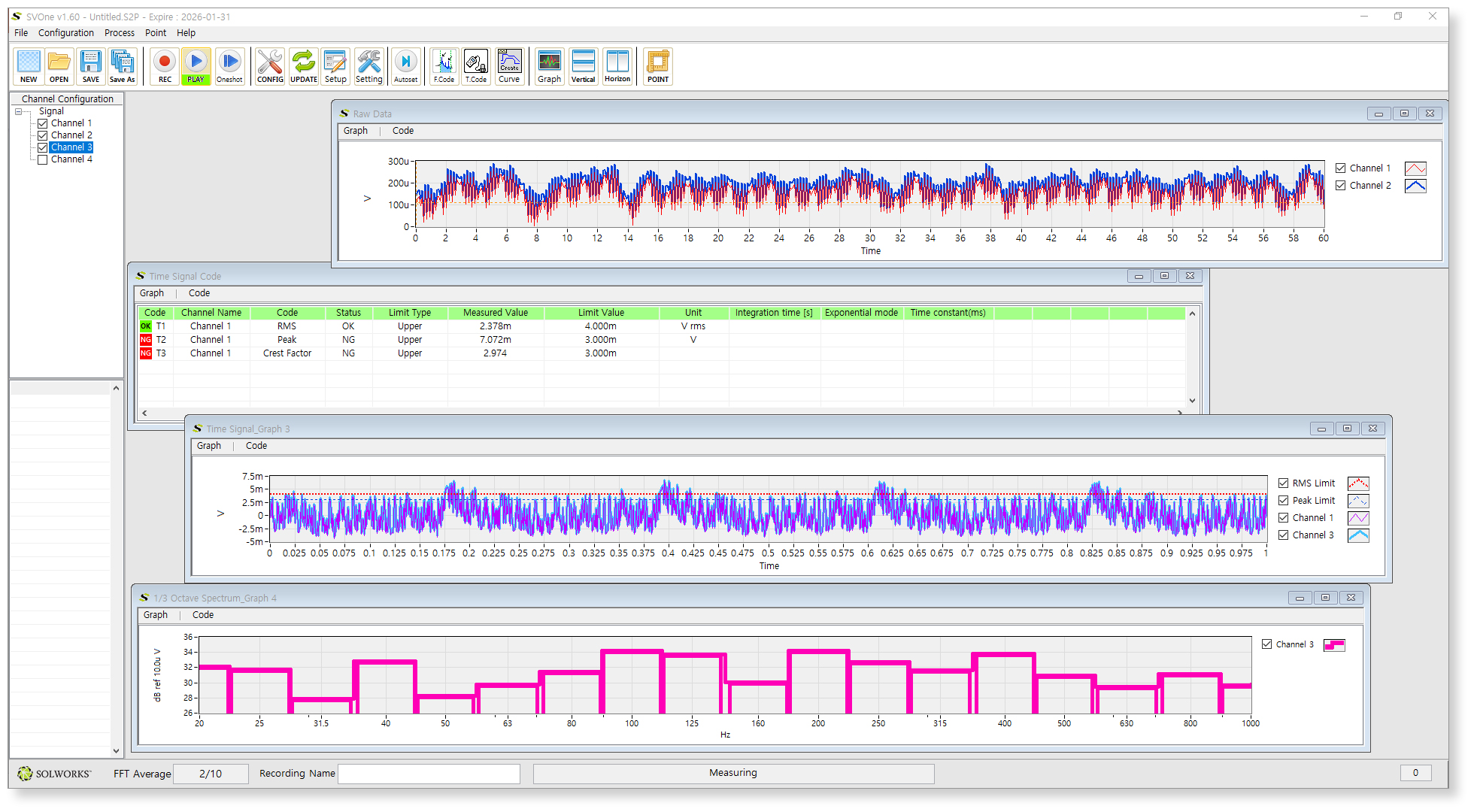

소음 진동 측정 소프트웨어 (SVOne)
SVOne은 소음/진동 측정을 위한 전용 프로그램으로써, NI 소음/진동 디바이스를 사용하여 추가적인 작업 없이 데이터 를 측정합니다. 측정된 데이터를 이용하여 실시간 소음/진동 주파수를 분석하거나 상대 모니터링이 가능합니다.
- 그룹 설정을 통한 효율적인 재널 관리
- Time Domain, Frequency Domain, Octave Domain 동시 확인
- Time / Frequency Code 설정
- 데이터 저장 및 재생

소프트웨어 기능
기본
- 그룹 설정을 통한 효율적인 채널 관리
- Time Domain, Frequency Domain, Octave Domain 동시 확인
- Time / Frequency Code 설정
- 데이터 저장 및 재생
데이터 분석
- 측정된 데이터의 Frequency 및 Octave 분석
- Frequency 분석 시 평균 방법, 가중지, 평균 횟수, 윈도우 등 설정 가능
- Octave 분석 시 Octave Type, 평균 방법, 가중지 등 설정 가능
- Time Code 및 Frequency Code 입력을 이용하여 특정 주파수 대역 데이터 확인
- 특정 대역대 기준값을 적용하여 제품의 OK/NG모니터링
데이터 저장
- 파일형식 : TOMS
- 저장속도 : 최대 측정 속도까지(1 Mbps)
PC요구사항
최소 사양 | 권장 사양 | |
---|---|---|
운영체제 | 윈도우 10 이상 | |
메모리 | 8GB RAM | 16GB RAM |
용량 | 10 GB 이상의 하드 드라이브 여유 공간 | |
하드웨어 | 후면 잠조(제품 라인업) | |
해상도 | 죄소 1920 X 1280 디스플레이 해상도 |

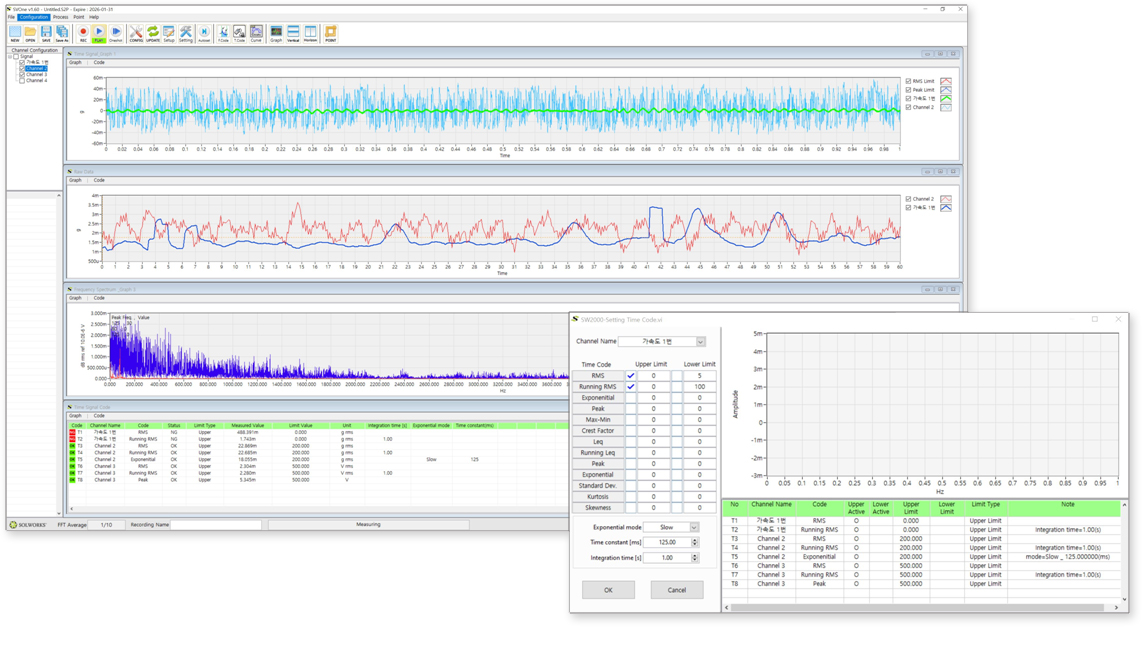

패널
Data 측정 및 분석
- 실시간 Raw 데이터를 기반으로 Time Domain, Frequency Domain, Octave Domain으로 확장
- 각 Domain별 데이터 동시 확인 가능
- Time Code 및 Frequency Code를 입력하여 특정 대역대의 중점 모니터링

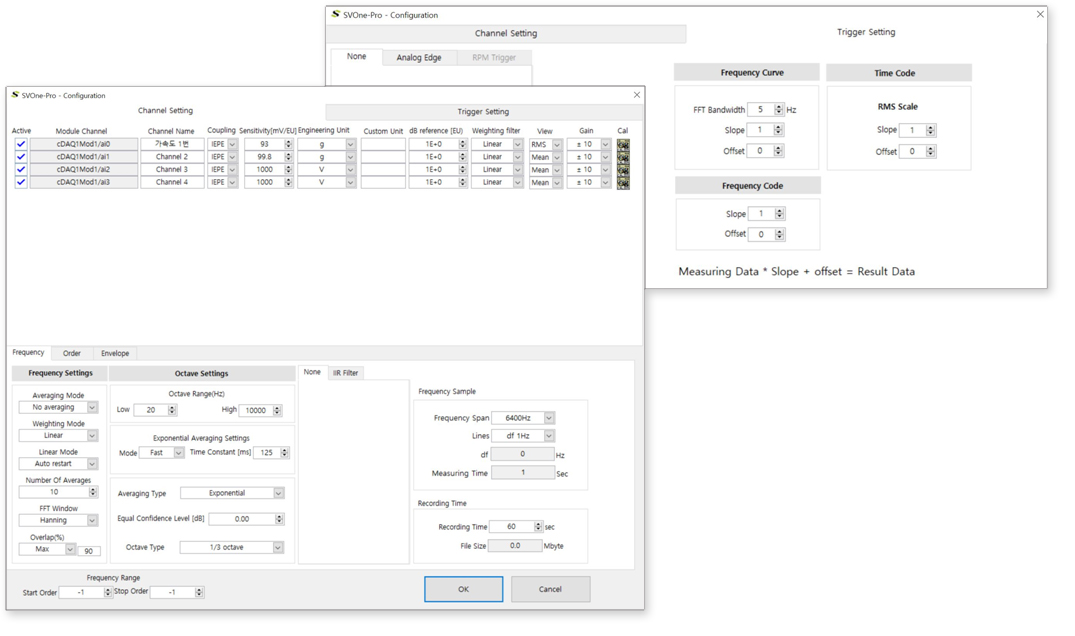

Configuration
- 장비 연결 및 사용 여부 체크
- 채널 별 이름, 센서 민감도, 단위, Coupling 등 설정
- Freqency 분석에 사용되는 평균 방법, 가중치 모드, 평균 회수 설정
- Octave 분석에 사용되는 범위, 평균 방법, 가중치 모드, Octave 타입 설정
- 필터 사용 여부, 필터 타입 및 값 설정
- 데이터 저장 시간 설정
- 신호 트리거를 이용한 동기화

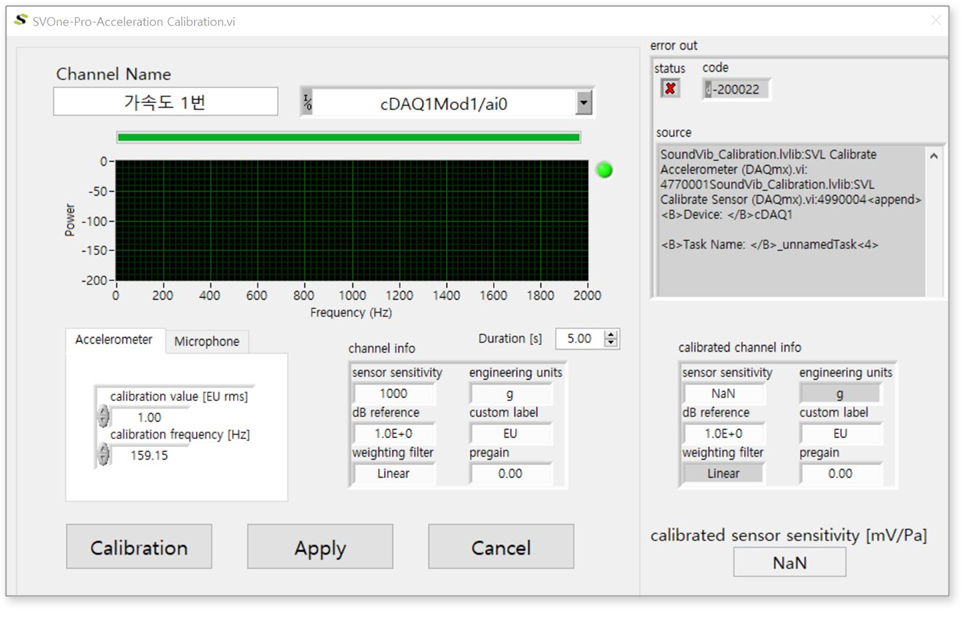

센서 Calibration
- 사용 센서의 Calibration 기능

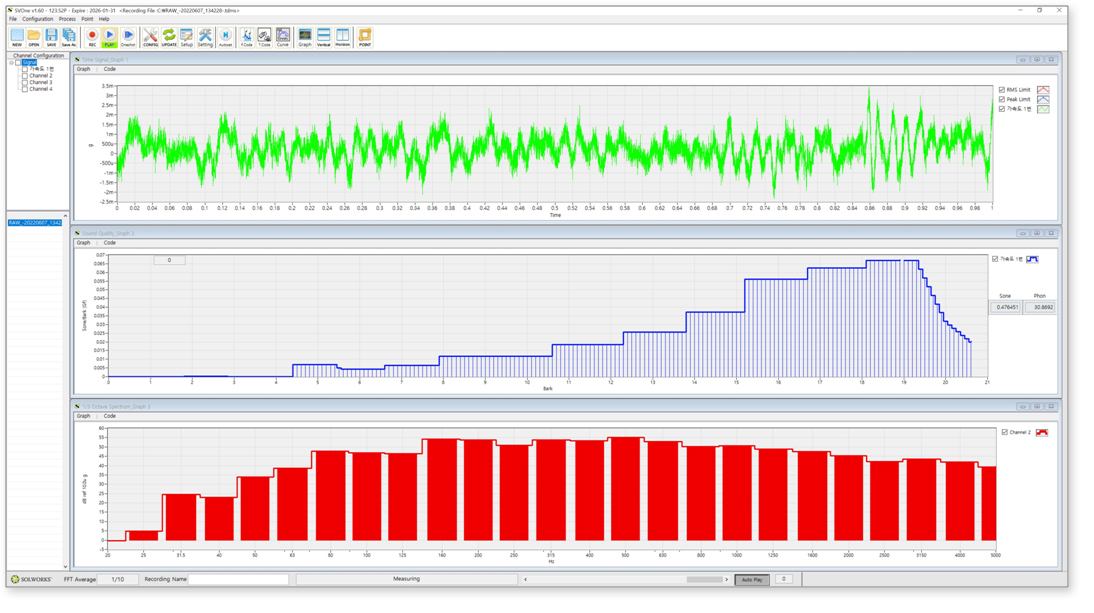

저장된 파일 재생
- 실시간 데이터를 확인하는 동시에 데이터 저장 가능
- 저장된 데이터를 불러와서 측정 당시의 환경을 동일하게 재생
- 실시간 분석에서 확인하지 못한 데이터의 정확한 분석 가능

제품라인업
SVOne은 NI에서 제공하는 소음/진동 디바이스와 함께 사용하실 수 있습니다. NI에서 지원하는 하드웨어 타입은 USB, PCI, PXI, C Series 모듈입니다.
USB Type
모델명 | 제품 이미지 |
타입 | 입력채널 | 최대 샘플 속도 |
커플링 |
---|---|---|---|---|---|
USB-4431 | ![]() |
USB | 4ch (AO 1ch) |
102.4KS/s | AC/DC |
USB-4432 | ![]() |
USB | 5ch | 102.4KS/s | AC/DC |
PCI Type
모델명 | 제품 이미지 |
타입 | 입력채널 | 최대 샘플 속도 |
커플링 |
---|---|---|---|---|---|
PCI-4461 | ![]() |
PCI | 2ch (AO 2ch) |
204.8KS/s | AC/DC |
PCI-4462 | ![]() |
PCI | ch | KS/s | AC/DC |
PCI-4472 | ![]() |
PCI | 8ch | 102.4KS/s | AC/DC |
PCI-4472B | ![]() |
PCI | 8ch | 102.4KS/s | AC/DC |
PCI-4474 | ![]() |
PCI | 4ch | 102.4KS/s |
PXI Type
모델명 | 제품 이미지 |
타입 | 입력채널 | 최대 샘플 속도 |
커플링 |
---|---|---|---|---|---|
PXI-4461 | ![]() |
PXI | 2ch (AO 2ch) |
204.8KS/s | AC/DC |
PXI-4462 | ![]() |
PXI | 4ch | 204.8KS/s | AC/DC |
PXI-4472 | ![]() |
PXI | 8ch | 102.4KS/s | AC/DC |
PXI-4472B | ![]() |
PXI | 8ch | 102.4KS/s | AC/DC |
PXI-4464 | ![]() |
PXIe | 4ch | 102.4KS/s | AC/DC |
PXI-4480 | ![]() |
PXIe | 6ch | 1.25MS/s | AC/DC |
PXI-4492 | ![]() |
PXIe | 8ch | 204.8KS/s | AC/DC |
PXI-4497 | ![]() |
PXIe | 16ch | 204.8KS/s | AC/DC |
PXI-4499 | ![]() |
PXIe | 16ch | 204.8KS/s | AC/DC |
C Series Module
모델명 | 제품 이미지 |
입력채널 | 절연 | 최대 샘플 속도 |
IEPE구동 |
---|---|---|---|---|---|
NI-9230 | ![]() |
3ch | 절연 | 12.8kS/s/ch | 4mA |
NI-9231 | ![]() |
8ch | 51.2kS/s/ch | 2mA | |
NI-9232 | ![]() |
3ch | 절연 | 102.4kS/s/ch | 4mA |
NI-9234 | ![]() |
4ch | 51.2kS/s/ch | 2mA | |
NI-9250 | ![]() |
2ch | 102.4kS/s/ch | 2mA |
